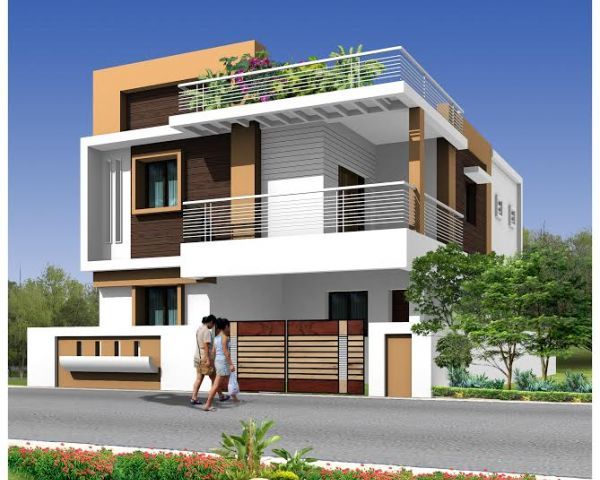

طراحی ساختمان دوبلکس
فایل پیش رو اتوکد یک ساختمان دوبلکس با طراحی خاص و منحصربفرد در فرمی بسیار زیبا قرار گرفته است. در پلان این ساختمان سالن پذیرایی، آشپزخانه، ناهارخوری و سرویس های بهداشتی در طبقه همکف و اتاق های خواب و سرویس بهداشتی مجزا و سالنی کوچک در طبقه دوبلکس آن واقع شده است. تمامی ریزفضاهای این ساختمان با فرم های خاص طراحی شده و همین امر موجب افزایش زیبایی این ساختمان گردیده است.
نقشه های ساختمان دوبلکس
- پلان طبقه همکف
- پلان طبقه اول(دوبلکس)
- سایت پلان
- نمای شمالی
- نمای جنوبی
- برش A-A
- برش B-B
- پلان تاسیسات الکتریکی
- جدول جزئیات اجرایی
توضیحات: جهت سهولت در استفاده فایل مذکور با اتوکد ورژن ۲۰۰۷ به بالا قابل مشاهده می باشد.
